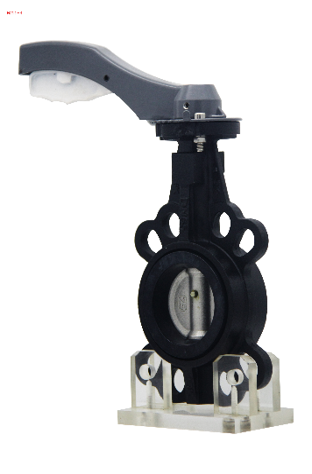

一、产品概述

HNEDF手动蝶阀系列采用中线型设计，其阀门主要结构由阀体，阀 瓣，阀座，阀杆及传动操作机构等部件组成，阀座采用可脱卸构 造，并可根据不同介质的物理化学特性，选用相应的耐高温，耐 低温，耐腐触，耐光，耐老化材质。可广泛应用于给排水，污 水，建筑，空调，石油，化工，食品，医药，轻纺，造纸，水 电，船舶，冶金，能源系统等流体管线上作为调节和截流装置使用。

二、特点

1.阀杆密封圈起双向密封作用，即防止外来物质侵入，同时阻止介质外流。

2.轴套既起支撑阀杆的作用，同时又可降底启闭扭矩。

3.舌槽式阀座，可确保阀体、阀座、蝶板之间的准确连接，同时可以方便的更换阀座。

4.采用世界先造的球面密封副，密封更可靠，由于是球面密 封，阀门在启闭时是平滑过度，所以减少了摩擦，降低了扭矩，可以选用小功率驱动装置，从而降低用户的成本。同时提 高了阀座使用寿命（是普通中线蝶阀的3-4倍）。

5.采用雨截式阀杆连接，结构简单紧凑，维修拆卸极为方便 （可现场拆卸），蝶板具有自动对中功能（上下、左右）实现了蝶板与阀座小过盈量配合。

6.由于阀体本身替代普通阀座的靠背，提高了阀门整体强度， 使之能够达到普通中线蝶阀无法实现的20kg的公称压力。

7.阀座法兰密封面采用大宽边、大圆弧的结构，使阀门完全可 以适应套合式或焊接式法兰连接要求，适合于任何标准法兰连接。

8.流体阻力小。

三、主要参数

1.尺寸范围：DN50mm~DN600mm

2.压力等级：I.OMPa-2.0MPa

3.温度范围：-35°C-350°C

四、主要零件材质

1.阀体：球墨铸铁

2.蝶板：球墨铸铁、不锈钢

3.密封阀座：三元乙丙橡胶

4.阀杆：不锈钢
